Dalla radio tradizionale alle reti di comunicazione digitali
AllStarLink • SvxLink • TETRA • DMR • XLX • Net.It.Hub • VoIP/RoIP
Benvenuti su
AllStarLink Italia, un portale indipendente dedicato alla radioamatorialità, alla sperimentazione tecnica e allo sviluppo di sistemi di comunicazione radio attraverso reti IP.
Il progetto nasce dall’esperienza del nodo
AllStarLink 515930 – IU0NDT, evoluto nel tempo da semplice nodo radioamatoriale a laboratorio sperimentale per l’interconnessione di sistemi analogici e digitali.
Oggi le nostre attività comprendono AllStarLink, Asterisk, SvxLink, VOTER/RTCM, TETRA, DMR, reflector XLX, M17, YSF, gateway VoIP/RoIP, reti LoRa, MeshCom e piattaforme di supervisione.
L’obiettivo non è soltanto collegare stazioni radio distanti, ma studiare, costruire e documentare infrastrutture di comunicazione aperte, affidabili e modulari.
La storia del VoIP radioamatoriale
Quando Internet ha cambiato il modo di comunicare via radio
Per molti anni collegare due ripetitori radio situati in aree geografiche differenti ha richiesto infrastrutture dedicate, linee telefoniche o collegamenti radio punto-punto.
Con la diffusione di Internet e delle tecnologie
Voice over Internet Protocol (VoIP) si è aperta una nuova possibilità: trasportare la voce attraverso reti digitali, permettendo a stazioni e ripetitori distanti di comunicare come se appartenessero alla stessa rete.
Il passo successivo è stato il
Radio over IP (RoIP), che integra l’audio con i segnali di controllo necessari alla gestione delle apparecchiature radio.
IRLP: i primi collegamenti radio attraverso Internet
Nel 1997, in Canada, prende forma l’Internet Radio Linking Project, conosciuto come IRLP.
Il suo obiettivo è collegare ripetitori radio attraverso Internet, mantenendo una filosofia fortemente orientata alle comunicazioni RF.
IRLP dimostra come Internet possa diventare un mezzo per estendere la copertura e realizzare reti radioamatoriali su grandi distanze.
EchoLink: la comunicazione diventa accessibile
Nei primi anni Duemila, EchoLink contribuisce alla diffusione mondiale del VoIP radioamatoriale.
Oltre ai nodi e ai ripetitori, introduce un accesso particolarmente semplice attraverso computer e successivamente dispositivi mobili.
Diventa così possibile comunicare con radioamatori in altre parti del mondo senza dover necessariamente utilizzare una radio locale per accedere alla rete.
SvxLink: il controllo radio incontra i reflector
SvxLink rappresenta un’importante evoluzione dei sistemi open source per il controllo dei ripetitori.
Permette di realizzare controller radio, gestire servizi vocali, collegare sistemi EchoLink e creare reti di ripetitori attraverso SvxReflector e talkgroup.
È una piattaforma modulare che offre notevoli possibilità di personalizzazione e che rimane un riferimento importante nella sperimentazione radioamatoriale.
AllStarLink: dal semplice collegamento alla gestione della rete
AllStarLink introduce un approccio particolarmente interessante: utilizzare
Asterisk, insieme al software radioamatoriale
app_rpt, come base per gestire i nodi e le comunicazioni radio.
Con AllStarLink non si realizza soltanto un collegamento audio attraverso Internet.
Si può costruire un’infrastruttura composta da ripetitori, nodi remoti, hub di collegamento, controller, sistemi di ricezione distribuita e servizi software.
Questa architettura è alla base del nostro progetto.
Perché abbiamo scelto AllStarLink
Perché preferiamo costruire e controllare una rete radio, anziché limitarci a utilizzarla.
AllStarLink offre diversi vantaggi tecnici:
Controllo dei ripetitori
Attraverso app_rpt è possibile gestire PTT, COR, telemetria, temporizzazioni, comandi DTMF, annunci e altre funzioni operative del sistema radio.
Architettura basata su Asterisk
L’impiego di Asterisk mette a disposizione un ambiente software consolidato, configurabile ed estensibile per realizzare servizi vocali e interconnessioni.
Nodi, hub e collegamenti multipli
Una stessa infrastruttura può ospitare diversi nodi logici, realizzare hub di comunicazione e collegare ripetitori e stazioni remote.
VOTER e ricezione distribuita
Il supporto all’architettura VOTER/RTCM permette di sperimentare la ricezione da più siti, confrontando i segnali e selezionando quello più adatto.
Integrazione con altre tecnologie
Attraverso gateway e software dedicati è possibile studiare interconnessioni verso SvxLink, sistemi radio digitali, reti SIP e altre infrastrutture IP.
Software aperto e personalizzazione
La possibilità di analizzare il codice, modificare la configurazione e sviluppare nuove componenti rende AllStarLink particolarmente adatto alla sperimentazione tecnica.
Questo non significa che IRLP, EchoLink o SvxLink siano sistemi inferiori in ogni applicazione. Ciascuno risponde a esigenze differenti.
La scelta di AllStarLink è motivata soprattutto dalla flessibilità del suo ambiente di controllo radio e dalla possibilità di sviluppare infrastrutture complesse e personalizzate.
I nostri progetti
AllStarLink 515930 — Il cuore del laboratorio
Il nodo 515930 costituisce la base storica e operativa del sistema.
L’infrastruttura utilizza AllStarLink ASL3, Asterisk e app_rpt, con servizi e componenti dedicati alle comunicazioni radio analogiche, alla supervisione e all’interconnessione attraverso IP.
Una parte importante delle attività riguarda il sistema VOTER, le interfacce radio e lo sviluppo di soluzioni per la gestione remota dei ripetitori.
SvxLink — Reti analogiche e reflector
L’integrazione tra AllStarLink e SvxLink è uno degli argomenti centrali della sperimentazione.
Studiamo la gestione dei talkgroup, dei reflector, delle connessioni tra reti differenti e dei percorsi audio, mantenendo attenzione alla qualità della voce e alla prevenzione di loop e collegamenti ridondanti.
TETRA-515930 — Dalla radio alla rete
Il progetto TETRA-515930 approfondisce le possibilità del sistema TETRA in ambiente sperimentale radioamatoriale.
Una BTS software basata su FlowStation e un’infrastruttura Core dedicata permettono di studiare registrazione dei terminali, identità ISSI, gruppi GSSI e comunicazioni TMO.
Sono state sviluppate anche interconnessioni sperimentali verso XLX718, con conversione e instradamento dei flussi vocali tra differenti sistemi digitali.
DMR, XLX718 e reti digitali
Lo sviluppo di gateway e sistemi di
routing multiprotocollo verso DMR e reflector XLX costituisce un’altra parte importante del laboratorio.
Le attività comprendono XLX718, URF718, MMDVM, BrandMeister, gestione dei moduli, identità digitali, codec, conversioni audio e instradamento delle comunicazioni.
L’obiettivo è realizzare un’infrastruttura di routing radio aperta, modulare e configurabile, capace di gestire le interconnessioni tra tecnologie differenti in modo controllato e documentabile.
Net.It.Hub — Il Radio Routing Core
Net.It.Hub rappresenta l’evoluzione architetturale del progetto.
È in sviluppo un sistema di routing radio multiprotocollo nel quale AllStarLink, TETRA, DMR, SvxLink, M17, YSF e altre tecnologie possano essere gestiti attraverso componenti indipendenti.
Il progetto studia routing, identificazione degli utenti, gestione dell’audio, controllo dei collegamenti e supervisione, senza rendere obbligatorio un unico protocollo centrale.
LoRa, MeshCom ed elettronica
Il laboratorio comprende anche progetti di elettronica e comunicazioni a bassa potenza.
Tra le attività: gateway per messaggistica MeshCom, integrazione con SIP/PJSIP, controller radio su ESP32, interfacce audio, sperimentazioni LoRa e sistemi di acquisizione dati da sensori.
Questi progetti estendono la sperimentazione oltre il collegamento tradizionale tra ripetitori.
Monitoraggio e supervisione SCADA
Una rete radio moderna deve essere non soltanto collegata, ma anche osservabile.
Sviluppiamo dashboard e strumenti di monitoraggio per visualizzare lo stato dei nodi, le comunicazioni attive, i reflector, le BTS, i gateway e i principali servizi dell’infrastruttura.
Le funzioni pubbliche di consultazione vengono mantenute separate dai sistemi amministrativi e dai controlli operativi.
Guide tecniche e approfondimenti
La documentazione è una parte essenziale del progetto.
Il sito raccoglie guide, analisi, confronti e risultati delle sperimentazioni, con attenzione sia a chi si avvicina per la prima volta alle reti radio via Internet sia agli operatori interessati agli aspetti tecnici più avanzati.
Tra gli approfondimenti disponibili:
TETRA: dal DMO al TMO, quando una radio diventa parte di una rete
Un’introduzione al funzionamento delle comunicazioni dirette e delle infrastrutture TETRA con BTS e Core.

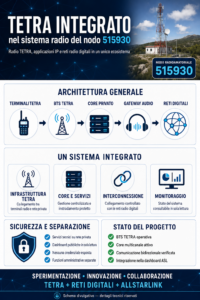

Il sistema TETRA integrato nel nodo 515930
L’architettura del sistema sperimentale e le interconnessioni con AllStarLink e XLX718.
Net.It.Hub — AllStarLink, MeshCom, VoIP/RoIP e messaggistica radio
Un approfondimento sulle possibilità di integrare telefonia IP, reti radio e messaggistica digitale.
Le guide verranno progressivamente ampliate con nuova documentazione e risultati delle attività di laboratorio.
La filosofia di AllStarLink Italia
La radioamatorialità è da sempre un ambiente nel quale sperimentazione, conoscenza e condivisione permettono alle tecnologie di evolvere.
Non cerchiamo di collegare qualsiasi sistema a qualsiasi altro sistema senza una ragione tecnica.
Vogliamo realizzare collegamenti coerenti, documentabili e ripetibili, comprendendo i limiti delle diverse tecnologie e le possibilità della loro integrazione.
Ogni progetto viene affrontato distinguendo i componenti operativi, le attività di sperimentazione e le funzionalità ancora in sviluppo.
La tecnologia è realmente utile quando possiamo comprenderla, controllarla e migliorarla.
Chi siamo e riferimenti
Il progetto è curato da
Mauro IU0NDT, radioamatore e sperimentatore attivo nello sviluppo di infrastrutture radio e sistemi di comunicazione IP.
AllStarLink Italia è un laboratorio indipendente, nato dall’esperienza del nodo 515930 e orientato alla documentazione e alla condivisione delle conoscenze tecniche.
I nostri riferimenti
Sito web:
https://allstarlink-italia.it/
Profilo radioamatoriale QRZ:
https://www.qrz.com/db/IU0NDT
Repository e progetti open source:
https://github.com/pof66
73 de IU0NDT — Buona sperimentazione e buoni QSO!
